Il faut bien démarrer quelque part et c'est ici ! C'est sûr que c'est pas terrible, beaucoup de code pour un résultat bien consternant, mais je jette mes bases. Je dois reprendre ce qui était naturel il y a quelques années...
#include <stdio.h>
#include <stdlib.h>
#include <X11/Xlib.h>
#include <GL/glx.h>
#include <GL/gl.h>
static int snglBuf[] = {GLX_RGBA, GLX_RED_SIZE, 1, GLX_GREEN_SIZE, 1, GLX_BLUE_SIZE, 1, GLX_DEPTH_SIZE, 12, None};
static int dblBuf[] = {GLX_RGBA, GLX_RED_SIZE, 1, GLX_GREEN_SIZE, 1, GLX_BLUE_SIZE, 1, GLX_DEPTH_SIZE, 12, GLX_DOUBLEBUFFER, None};
Display* Dpy;
Window Win;
Bool DoubleBuffer = True;
GLfloat XAngle = 42.0, YAngle = 82.0, ZAngle = 112.0;
int FatalError(int errorCode, char* str)
{
printf("%s\n", str);
return errorCode;
}
void redraw()
{
static Bool DisplayListInited = False;
if (DisplayListInited) {
glCallList(1);
} else {
glNewList(1, GL_COMPILE_AND_EXECUTE);
//
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glBegin(GL_QUADS);
glColor3f(0.0, 0.7, 0.1); //Green
glVertex3f(-1.0, 1.0, 1.0);
glVertex3f(1.0, 1.0, 1.0);
glVertex3f(1.0, -1.0, 1.0);
glVertex3f(-1.0, -1.0, 1.0);
glColor3f(0.9, 1.0, 0.0); //Yellow
glVertex3f(-1.0, 1.0, -1.0);
glVertex3f(1.0, 1.0, -1.0);
glVertex3f(1.0, -1.0, -1.0);
glVertex3f(-1.0, -1.0, -1.0);
glColor3f(0.2, 0.2, 1.0); //Blue
glVertex3f(-1.0, 1.0, 1.0);
glVertex3f(1.0, 1.0, 1.0);
glVertex3f(1.0, 1.0, -1.0);
glVertex3f(-1.0, 1.0, -1.0);
glColor3f(0.7, 0.0, 0.1); //Red
glVertex3f(-1.0, -1.0, 1.0);
glVertex3f(1.0, -1.0, 1.0);
glVertex3f(1.0, -1.0, -1.0);
glVertex3f(-1.0, -1.0, -1.0);
glEnd();
//
glEndList();
DisplayListInited = True;
}
//On affiche réellement quelque chose...
if (DoubleBuffer) glXSwapBuffers(Dpy, Win);
else glFlush();
}
int main(int argc, char** argv)
{
XVisualInfo* vi;
Colormap CMap;
XSetWindowAttributes swa;
GLXContext cx;
XEvent Event;
Bool NeedRedraw = False, RecalcModelView = True;
int Dummy;
//
Dpy = XOpenDisplay(NULL);
if (!Dpy) return FatalError(1, "Couldn't open display...");
if (!glXQueryExtension(Dpy, &Dummy, &Dummy)) return FatalError(2, "X n'a pas d'extension OpenGL.");
//
vi = glXChooseVisual(Dpy, DefaultScreen(Dpy), dblBuf);
if (!vi) {
vi = glXChooseVisual(Dpy, DefaultScreen(Dpy), snglBuf);
if (!vi) return FatalError(3, "Pas de visuel RGB avec buffer de profondeur.");
DoubleBuffer = False;
}
printf("DoubleBuffer : %d\n", DoubleBuffer);
if (vi->class != TrueColor) return FatalError(4, "J'ai besoin d'un visuel en true color !");
//
cx = glXCreateContext(Dpy, vi, None, True);
if (!cx) return FatalError(5, "Impossible de créer le contexte de rendu.");
//
CMap = XCreateColormap(Dpy, RootWindow(Dpy, vi->screen), vi->visual, AllocNone);
swa.colormap = CMap;
swa.border_pixel = 0;
swa.event_mask = ExposureMask | ButtonPressMask | StructureNotifyMask;
Win = XCreateWindow(Dpy, RootWindow(Dpy, vi->screen), 0, 0, 300, 300, 0, vi->depth, InputOutput, vi->visual, CWBorderPixel|CWColormap|CWEventMask, &swa);
XSetStandardProperties(Dpy, Win, "glxsimple", "glxsimple", None, argv, argc, NULL);
//
glXMakeCurrent(Dpy, Win, cx);
XMapWindow(Dpy, Win);
//
glEnable(GL_DEPTH_TEST);
glMatrixMode(GL_PROJECTION);
glLoadIdentity();
glFrustum(-1.0, 1.0, -1.0, 1.0, 1.0, 10.0);
//
while (True) {
do {
XNextEvent(Dpy, &Event);
switch (Event.type) {
case ButtonPress:
RecalcModelView = True;
switch(Event.xbutton.button) {
case 1: XAngle += 10.0; break;
case 2: YAngle += 10.0; break;
case 3: ZAngle += 10.0; break;
}
break;
case ConfigureNotify:
glViewport(0, 0, Event.xconfigure.width, Event.xconfigure.height);
case Expose:
NeedRedraw = True;
break;
}
} while(XPending(Dpy));
//
if (RecalcModelView) {
glMatrixMode(GL_MODELVIEW);
glLoadIdentity();
glTranslatef(0.0, 0.0, -3.0);
glRotatef(XAngle, 0.1, 0.0, 0.0);
glRotatef(YAngle, 0.0, 0.1, 0.0);
glRotatef(ZAngle, 0.0, 0.0, 1.0);
//
RecalcModelView = False;
NeedRedraw = True;
}
if (NeedRedraw) {
redraw();
NeedRedraw = False;
}
}
//
return 0;
}
Pour compiler ça, si on suppose que le code est sauvé dans un fichier simplegl.c, on lance :
gcc -o simplegl -lGL -lX11 simplegl.c

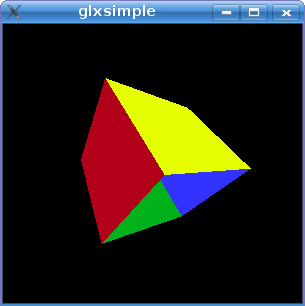

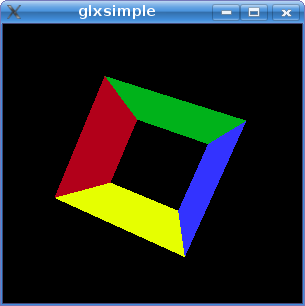

Le résulat du gloubi-boulga ci-dessus ? Et bien voilà , bow you sucker !
Schéma d'un moteur 3D simple à appréhender, fonctionnel (objets procéduraux - metaball, terrains -, effets type post-prod, rendus hiérarchiques - personnages -, GUI 3D, films en tant que textures, particules. Il faut rassembler toutes les idées qui surgissent.
Plusieurs Scene3D gérées par un moteur de gestion d'objets (faut-il plusieurs moteur 3D ?). Chaque objets à une interface de rendu qui prépare ses données spécifiquement pour un moteur de rendu, géré par Renderer appelé par le moteur. Un objet 3D est rattaché à une scène et un viewport est rattaché à un moteur 3D. Une scène peut être rattachée à plusieurs viewport. Un objet 3D contient sa description 3D qu'il peut communiquer sous certaines formes à son renderer via son interface de rendu. S'il y a n objets il y a approximativement log(n) interfaces de rendus présentes en run-time. Une interface de rendu peut être : objet classique (géo+topo+texture), objet procédural, moteur de particule etc. Des sous renderer pourront gérer les films au sein de textures. La hiérarchie est gérée par le moteur haut-niveau, la position et l'orientation d'un objet sont contenues dans l'objet lui-même.
J'ai rassemblé ci-dessous des notes C++ représentant les axiomes de bases implémentées par le framework pour toutes les utilisations auxquelles je le destine.
class BaseObject
{
private:
BaseObject(); //On ne peut pas faire de new Engine() par exemple
~BaseObject(); //Seul une factory peut effacer réellement un objet, sinon il est collecté lors d'un remove
friend class Factory();
public:
//Fonctions génériques de (dé)sérialisations et d'import/export XML
HCODE toXML(XMLElement* dest);
HCODE toXML(String& dest);
HCODE fromXML(const XMLElement* obj); //Initialise l'objet courant depuis une description XML
HCODE fromXML(const String& obj); //Initialise l'objet courant depuis une description XML
HCODE serialize(Flow& output);
HCODE unserialize(Flow& input);
//Fonctions communiquant avec d'autres objets
HCODE send(ObjectId dest, Message& msg)
HCODE getNextMessage(Message& msg);
HCODE flushMessage();
//Thread management de l'objet
//Gestion des propriétés de l'objet : ses données / champs, ses méthodes / actions
HCODE Get(const String& fieldName, Field& field); //Récupère la valeur d'un champ de l'objet courant
HCODE Set(const String& fieldName, const Field& field); //Fixe la valeur d'un champ de l'objet courant
String compName = type de l'objet
//Références maintenues par l'objet : des références
delete(); //Efface l'objet et les éventuels liens qu'il avait avec d'autres
//.............
//Ses champs
Array<Field> Fields;
ObjectId ObjectSchema; //Référence du schéma (la structure) de l'objet
uint Id; //L'Id unique de l'objet courant
};
Objets utilitaires : Field, Array, String, HashTable, Flow (pour les flux de lecture ou d'écriture, sur disque, HTTP ou autres.).
//Tous les objets sont représentés par leur Id, unique, et gérées par un singleton : Objects
class ObjectId
{
operator->(const String& funcName);
};
//Une classe qui crée des composants
class Objects
{
HCODE RegisterType() //Enregistre un type connu et ses champs
HCODE FromType //IDs de tous les objets d'un certain type
HCODE Select //Requête complète (plus complexe mais adapté à des utilisations plus pointues que FromType)
ObjectId FromId() //Renvoie l'ObjectId d'un objet donné
ObjectId createComponent(const String& compName)
{
BaseObject* NewObject = new BaseObject();
NewObject->ObjectSchema = Type[compName][\"schema\"];
}
};
//Une fonction globale pour créer des composants
ObjectId CreateComponent(const String& compName)
{
ObjectId Fact = Objects->getFactory();
if (!Fact) return LastError();
return Fact->createComponent(compName);
};
Il faut une méthode pour, avec une zone rectangulaire de sélection, sélectionner le plus rapidement possible les objets, 2D pour commencer, dont la bounding-box est interceptée. Je pense à deux range trees (ou des priority tree) pour le stockage des bbox (AABB) - un arbre pour chacune des dimensions considérées, et à deux hash-tables pour le parcours des deux arbres et l'instersection des 4 interrogations suivantes, si S est l'ensemble des objets de la scène :
L1 = { o de S tel que (o.bbox.x1 || o.bbox.x2) >= selectArea.y1 && !(o.bbox.x1 > selectArea.y2) }
L2 = L1 ∩ { o de S tel que (o.bbox.x1 || o.bbox.x2) <= selectArea.y2 && !(o.bbox.x2 < selectArea.y1) }
L3 = L2 ∩ { o de S tel que (o.bbox.y1 || o.bbox.y2) >= selectArea.y1 && !(o.bbox.y1 > selectArea.y2) }
L4 = L3 ∩ { o de S tel que (o.bbox.y1 || o.bbox.y2) >= selectArea.y2 && !(o.bbox.y2 > selectArea.y1) }
